產品簡介

中成泵業生產的QBY系列氣動隔膜泵是一種新型輸送機械，采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。其性能參數與聯邦德國的WLLDENPVMPS、美國的MARlOWPUMPS相近。

隔膜泵主要用途

泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
泵吸油漆、樹膠、顏料。
粘合劑和膠水、全部種類可用泵吸取。
各種瓦、瓷、磚器及陶器釉漿。
油井鉆好后，用泵吸沉積物及灌漿。
泵吸各種乳劑和填料。．
泵吸各種污水。
用泵為油輪，駁船清倉吸取倉內污水。
啤酒花及發酵粉稀漿、糖漿、糖密。
泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
各種橡膠漿。
各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
各種劇毒、易燃、易揮發液體。
各種強酸、強堿、強腐蝕液體。
各種高溫液體最高可耐150℃。
作為各種固液分離設備的前級送壓裝置。

幾種隔膜材料特性

隔膜品種介質種類	丁睛橡膠	氯丁橡膠	氟橡膠	聚四氟乙烯	食品橡膠
發煙硝酸	×	×	△	△
濃硝酸	×	×	△	△
濃硫酸	×	×	○	△
濃鹽酸	×	△	△	△
濃磷酸	×	△	△	△
濃醋酸	×	×	×	△
濃氫氧化鈉	○	○	△	△
無水氨	△	△	△	△
稀硝酸	×	×	○	△
稀硫酸	△	△	△	△
稀鹽酸	×	○	△

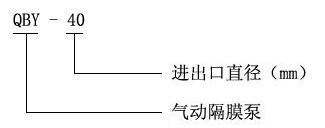

型號意義

產品優勢

QBY氣動隔膜泵既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等瑜送機械的許多優點。

不需灌引水，吸程高達7M，揚程達50M，出口壓力≥6kgf/cm2。
流動寬蔽，通過性能好，允許通過最大顆粒，直徑達10mm抽送泥漿、雜質時，對泵磨損甚微。3、揚程、流量可通過氣閥開度實現無級調節。（氣壓調節在1-7kg/cm2之間)。
該泵無旋轉部件，沒有軸封隔膜將抽送的介質與泵的運動部件，工作介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒，易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全。
不必用電，在易燃、易爆場所使用安全可靠。
可以浸沒在介質中工作。
使用方便、工作可靠、開停泵只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間地無介質運行或突然停機，泵也不會因此而損壞，一旦超負荷，泵便會自動停機，具有自我保護性能，當負荷恢復正常以后，又能自動啟動運行。
結構簡單、易損件少，該泵結構簡單、安裝、維修方便，泵輸送的介質不會接觸到配氣閱，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降。
可輸送較粘的液體。(粘度在1萬厘泊以下）
本泵無須用油潤滑，即使空轉，對泵也無任何影響。這是該泵一大特點。

選型范圍

流量：0-30m3/h
揚程：0-40m
口徑：10-100mm
溫度：-15-+120℃
壓力：0.1-0.7MPa
自吸高度：5m

性能參數本數據僅供參考，請以實際訂貨為準！

型號	流量 (m³/h)	揚程 (m)	出口壓力 (kgf/cm²⁾	吸程 (m)	最大允許能過顆粒直徑 (mm)	最大供氣壓力 (kbf/cm²⁾	最大供氣消耗量 (m³/min)	材料
型號	流量 (m³/h)	揚程 (m)	出口壓力 (kgf/cm²⁾	吸程 (m)	最大允許能過顆粒直徑 (mm)	最大供氣壓力 (kbf/cm²⁾	最大供氣消耗量 (m³/min)	鋁合金	不銹鋼	鑄造鐵	增強聚丙烯
QBY-10	0～0.8	0～40	6	5	1	7	0.3	★	★	★	★
QBY-15	0～1	0～40	6	5	1	7	0.3	★	★	★	★
QBY-25	0～2.4	0～40	6	5	2.5	7	0.6	★	★	★	★
QBY-40	0～8	0～40	6	5	4.5	7	0.6	★	★	★	★
QBY-50	0～12	0～40	6	5	8	7	0.9	★	★	★	/
QBY-65	0～16	0～40	6	5	8	7	0.9	★	★	★	/
QBY-80	0～24	0～40	6	5	10	7	1.5	★	★	★	/
QBY-100	0～30	0～40	6	5	10	7	1.5	★	★	★	/

注:★－有 ∕－無

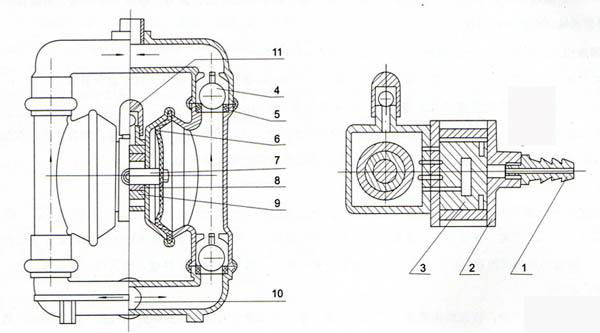

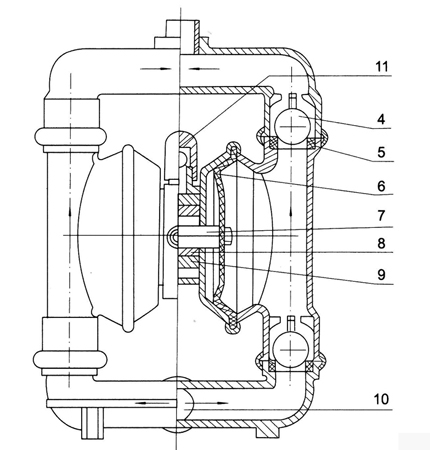

結構圖紙

1 進氣口 2 配氣閥體 3 配氣閥 4 圓球 5 球座 6 隔膜 7 連桿 8 連桿銅套 9 中間支架 10 泵進口 11 排氣口

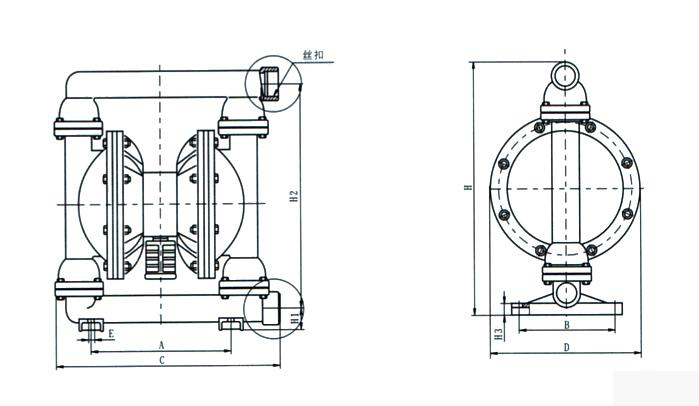

安裝尺寸本數據僅供參考，請以實際訂貨為準！

型號	A	B	C	D	E	H1	H2	H3	G	絲扣	備注
QBY-10	120	58	210	140	10	40	255	12	270	3/8”	工程塑料、氟塑料
QBY-15	120	58	210	140	10	40	255	12	270	1/2”	工程塑料、氟塑料
QBY-10	120	0	210	140	12	30	220	10	240	3/8”	鑄鐵、不銹鋼、鋁合金
QBY-15	120	0	210	140	12	30	220	10	240	1/2”	鑄鐵、不銹鋼、鋁合金

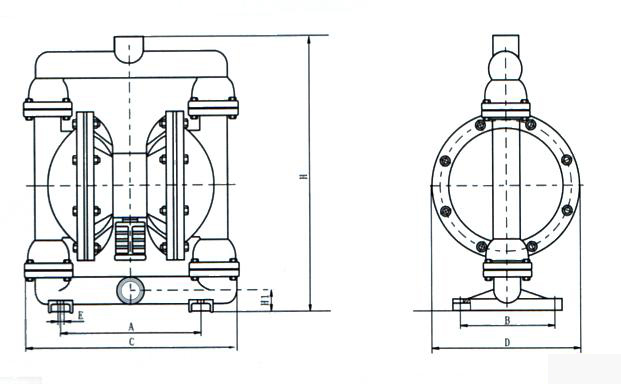

型號	A	B	C	D	E	H1	H	絲扣	備注
QBY-10	160	0	200	160	10	40	260	3/8”	鑄鐵、不銹鋼、鋁合金
QBY-15	160	0	200	160	10	40	260	1/2”
QBY-20	180	155	300	200	10	40	400	3/4”
QBY-25	210	160	320	230	12	50	470	1”
QBY-40	210	160	320	230	12	50	470	1¹/₂”

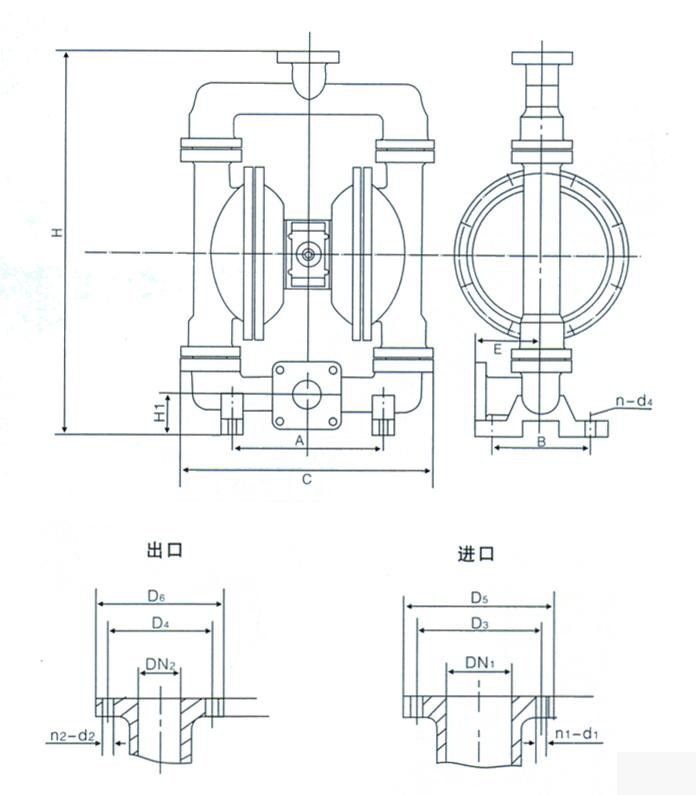

型號	A	B	D5	D6	C	H	H1	DN1	DN2	n-d1	n-d2	D3	D4	E	n-d4	進氣口外徑	備注
QBY-25	215	150	100	100	380	530	70	25	25	4-Φ11	4-Φ11	75	75	55	4-Φ10	10	工氟程塑塑料料，
QBY-40	215	150	130	120	380	530	70	40	32	4-Φ13.5	4-Φ13.5	100	90	55	4-Φ10	10
QBY-25A	220	160	110	110	370	575	68	25	25	4-Φ11	4-Φ11	75	75	80	4-Φ12	10	鑄鐵、不銹鋼、鋁合金
QBY-40A	220	160	130	120	370	575	68	40	32	4-Φ13.5	4-Φ13.5	100	90	80	4-Φ12	10
QBY-50	340	240	140	140	550	800	65	50	50	4-Φ13.5	4-Φ13.5	110	110	145	4-Φ17.5	12
QBY-65	340	240	160	160	550	800	70	65	65	4-Φ13.5	4-Φ13.5	130	130	145	4-Φ17.5	12
QBY-80	340	240	190	190	580	950	100	80	80	4-Φ17.5	4-Φ17.5	150	150	130	4-Φ17.5	14
QBY-100	340	240	210	190	580	950	100	100	80	4-Φ17.5	4-Φ17.5	170	170	130	4-Φ17.5	14

使用說明

氣動隔膜泵應用實例

油罐清底，盡管有墊水法抽油，也不能保證將油抽凈，表面總要剩下至少3-5mm厚的油層。以5000m3油罐為例，每次大約損耗1-1.5t油。對于有低位脫水槽的油罐，雖可將剩下的油和水排放到含油污水處理場回收，但是揮發的油品在輸送過程中大都揮發殆盡，且污染環境。
臨時倒罐、裝卸車和油品采樣，煉油生產調度過程中，油品經常要臨時倒罐、裝車和對油罐中油品采樣檢驗。或者為了不至于污染正常的管線時，用隔膜泵接臨時管線可以迅速方便地完成此項任務。
油輪倉底油回收一條3000t的油輪用固定螺桿泵卸油，倉庫隔板之間至少要剩余50t油，若用排量較大的隔腆泵，可以收到很好的效果。
瓦斯、硫化氫殘液的輸送煉油廠火炬底部的瓦斯殘液和含硫水，需要集中排放和處理，否則會形成酸性腐蝕設備。
陶瓷行業：用該泵抽吸釉漿，并可用于向壓濾機送壓。
下水井、暗溝排除漬水、污油在下水井管道，閥門及暗溝檢修時，需要排除漬水和污油。用潛水泵雖可抽盡潰水，但往往這些地方都遠離電源，很不方便。使用隔膜泵則可采用壓縮氣瓶作動力，回收污油，排泄潰水。
污水處理場和污泥池的清掃污水處理場的污泥池，常常聚積大量的油泥和淤沙，需要清掃，采用隔膜泵抽吸靈活、方便省工、省力、省時。
液化氣泵房和化驗室排漬水，由于這些地方地勢較低，又是一級防火區，采用隔膜泵排漬水比較安全，比用水抽子、汽抽子效率高出好多倍。
此外，此泵應用于環烷酸精制轉料，裝車亞硫酸納液體輸送，苯類原料裝卸車等方面都有它自己的優勢。

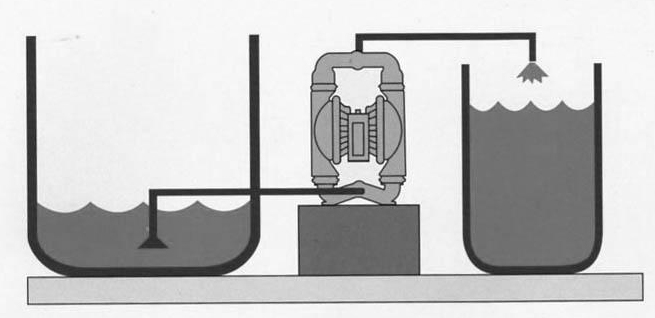

將液體從A容器抽送到B容器可用此法。 QBY系列氣動隔膜泵

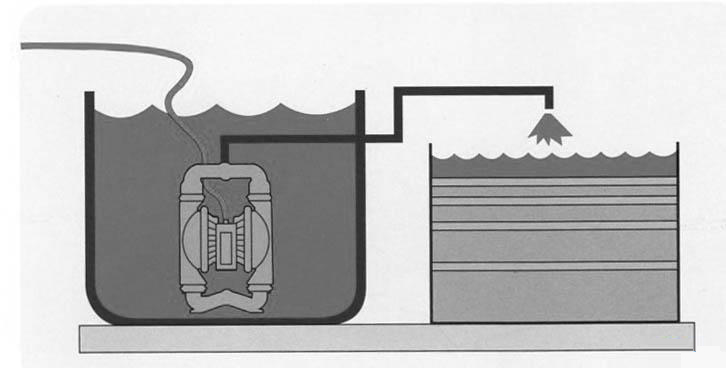

將泵浸在液體中，可代替潛水泵使用，壓縮空氣另用軟管引出。 QBY系列氣動隔膜泵

高粘稠液體可采用此種方法將液位提高，使液料容易抽出。 QBY系列氣動隔膜泵

注意事項

本泵振太輕微，一般情況可不裝底腳螺栓。
如壓縮空氣有臟物進入，將會影響泵的正常啟動，建議用戶加裝氣動三聯件。
在抽吸易凍結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然后再開泵數分鐘，將泵體介質排凈為止以免造成下次開泵困難。
更換隔膜時，須將泵內腕連桿，鉛套清洗干凈，并不要損壞白色四氟密封圈，按原樣裝好，即可使用。
