產品簡介


FSB型氟塑料合金離心泵,泵體采用金屬外殼內襯聚全氟乙丙烯(F46), 泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型,軸封采用外裝式波紋管機械密封,靜環選用99%氧化鋁陶瓷或氮化硅,動環采用四氟填充材料,耐腐耐磨,適用于輸送任何濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等苛刻條件的強腐蝕性介質,是目前世界上強耐腐蝕裝備之一。其具有結構緊湊合理、耐強腐蝕、密封性能嚴密可靠、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修方便、流道光滑、效率高,節約能源等優點。杜絕跑、冒、滴、漏,廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構等行業。

本司產品全部采用計算機設計和優化處理,公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段,從而保證產品質量的穩定可靠。

技術參數: 流量:3.6~100m3/h; 揚程:15~55m; 轉速:2900r/min; 功率:1.5~18.5KW; 進口直徑:25~100mm; 適用溫度:-20℃~120℃。



性能參數本數據僅供參考,請以實際訂貨為準!


規格型號 流量(m3/h) 揚程(m) 口徑(mm) 功率(r/min) 轉速(r/min) 蝕量(m) 效率(%)
進口 出口 軸功率 電機功率
25FSB-25 3.6 25 25 25 0. 95 1.5 2900 3 55
40FSB-15 5 15 40 32 1.2 3 2900 3 45
40FSB-20 10 20 40 32 1.4 3 2900 3 42
40FSB-30 10 30 40 32 1.6 3 2900 3 55
40FSB-40 10 40 40 32 3.2 4 2900 3 35
40FSB-50 10 50 40 32 6.4 5.5 2900 3 56
40FSB-60 8 60 40 32 6.8 7.5 2900 5 25
40FSB-70 8 70 40 32 9.8 11 2900 5 27
40FSB-80 8 80 40 32 10.1 11 2900 5 25
50FSB-20 12.5 20 50 32 1.71 3 2900 3.5 55
50FSB-25 12.5 25 50 32 1.8 3 2900 3.5 55
50FSB-30 12.5 30 50 32 1.9 3 2900 3.5 46
50FSB-40 12.5 40 50 32 5.1 5.5 2900 3 68
50FSB-50 12.5 50 50 32 7.1 7.5 2900 3 2 40
50FSB-60 12.5 60 50 32 7.1 7.5 2900 5 35
50FSB-70 12.5 70 50 32 10.3 11 2900 5 34
50FSB-80 12.5 80 50 32 10.5 11 2900 5. 1 32
65FSB-32 25 32 65 50 4.7 5.5 2900 2 65
65FSB-40 25 40 65 40 6.9 7.5 2900 3.5 51
65FSB-50 25 50 65 40 7.2 11 2900 3.6 48
65FSB-60 25 60 65 40 8 11 2900 3.5 48
65FSB-70 25 70 65 40 9.3 15 2900 3.5 48
65FSB-60 25 80 65 40 13.2 18.5 2900 3.5 48
80FSB-20 50 20 80 65 4.5 5 5 2900 3 45
80FSB-25 50 25 80 50 5.7 7.5 2900 3 67
80FSB-30 50 30 80 50 6.9 11 2900 3.5 64
80FSB-40 45 40 80 50 10.2 11 2900 3.5 48
80FSB-50 50 50 80 50 10.2 15 2900 3.5 57
80FSB-55 50 55 80 50 13.5 18.5 2900 4 50
80FSB-70 50 70 80 50 17 22 2900 4.5 48
80FSB-80 50 80 80 50 18 30 2900 4.5 45
100FSB-20 100 20 100 80 10 11 2900 3.5 60
100FSB-32 100 32 100 80 11.9 15 2900 3.5 58
100FSB-40 100 40 100 65 20 22 2900 4 57
100FSB-50 100 50 100 65 28 30 2900 4 55
125FSB-20 160 20 125 80 18 22 2900 5 61
125FSB-32 160 32 125 80 27 30 2900 5 65
125FSB-40 200 40 125 100 39 45 2900 5 68
125FSB-50 200 50 125 100 48 55 2900 5 67
40FSB-15D 5 15 40 32 0.4 3 2900 3 40
40FSB-20D 10 20 40 32 1.2 3 2900 3 42
40FSB-30D 10 30 40 32 1.2 3 2900 3 52
50FSB-20D 12.5 20 50 32 1.5 3 2900 3.5 55
50FSB-25D 12.5 25 50 32 1.8 3 2900 3.5 55
50FSB-30D 15 30 50 32 1.9 3 2900 3.5 54
65FSB-32D 25 32 65 50 3.6 5.5 2900 3.5 65
80FSB-20D 45 20 80 65 3.6 5.5 2900 3 45
80FSB-25D 42 25 80 65 3.8 7.5 2900 3.5 67
80FSB-30D 50 30 80 65 6.8 7.5 2900 3.5 68

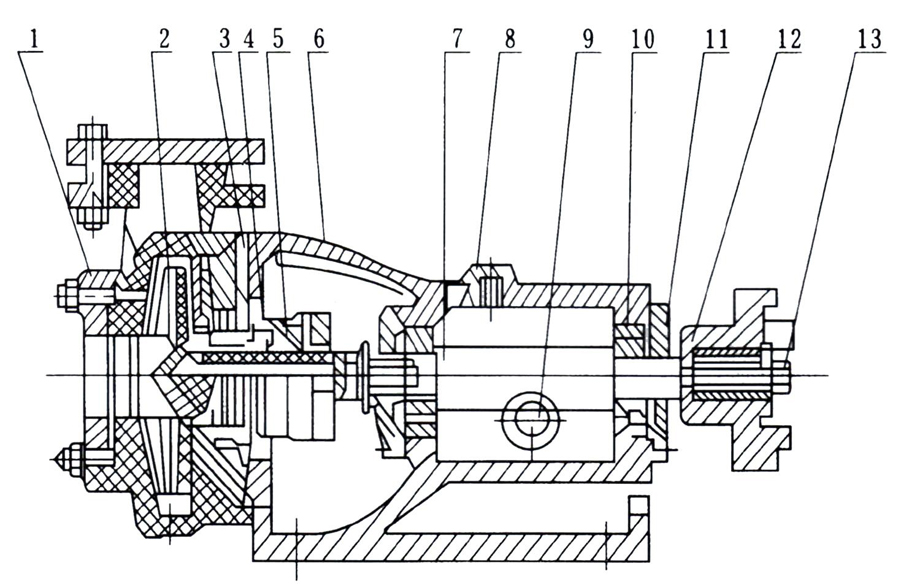

結構圖紙


  1. 泵體:左右兩邊連接部分內埋鋼質法蘭囫各一只楱壓塑料合金制成。
  2. 后蓋右邊一側內埋一只不銹鋼板(1Cr18Ni9Ti)模壓塑料合金而成。
  3. 葉輪:采用接軸連接方法.金厲軸力優質鋼糟加工后外包塑料合金模壓而成.使葉輪與金厲接軸牢固地結為一體.保證軸根與葉輪后部承受隨旋轉時的扭矩力.這樣介質浸濕部分為塑料合金。
  4. 機械密封:采用WB2型、ST型不用冷卻水可調式端面密封技木.由碳化硅、高純度氯化鋁陶瓷.墳充四氟.石墨等材料制成.
FSB系列氟塑料合金離心泵
序號 名稱 序號 名稱
1 泵體 8 油蓋
2 葉輪 9 油鏡
3 后蓋 10 軸承
4 壓蓋 11 軸承壓蓋
5 密封件 12 聯軸器
6 支架 13 吊緊螺栓
7 泵軸
