產品簡介

BQW型防爆礦用潛水排污泵，是通過充分的市場調研基礎上自行研制開發的一種用傳統干式隔爆三相異步電動機驅動的下吸外裝式礦用隔爆型潛污水電泵。

BQW型防爆礦用潛水排污泵在下列適用條件下能連續正常運行

  1. 電源頻率為50Hz，額定電壓380V或660V (允許偏差±5%）的三相交流電。 (用戶訂貨時須標明電泵電壓值）。
  2. 電泵淺水中和潛入水下深度不超過5m。
  3. 輸送介質的溫度不超過40℃。
  4. 被抽送液體的值為6.5-10。
  5. 污水中含有固體雜質的體積比一般不超過2%。
  6. 海拔高度不得超過1000米。

電機使用

  • 電機為全封閉、礦用隔爆型干式三相潛污水電泵用電動機
  • 外殼防護形式：1Px8，
  • 絕緣等級：F級
  • 標準電壓（50Hz)：三相380V或660V
  • 外殼標志：隔爆標志”ExdI”及安全標志”MA”



產品優勢

BQW型防爆礦用潛水排污泵按隔爆標準設計制造，在電機部分采用嚴格的隔爆措施，電動機機殼采用鑄鋼件，轉子軸采用不銹鋼材料，過流部件用球鐵材枓精制而成。機組能抽干工作面地表淺層水，也可以長期潛入水中工作。電泵結構緊湊、輕小易移、無需引水、雙面密封、經久耐用、安全可靠、適應性強等優點。

選型范圍

  • 含有甲烷或煤塵爆炸氣體混合物地下水及含有懸浮煤粉的煤水。
  • 石化系統易爆環境中的污水及一般地下水。

性能參數本數據僅供參考，請以實際訂貨為準！

型號 流量 揚程 功率 出水口徑 轉速 電壓 泵外徑 電流 電纜長度 重量
M?/h m Kw mm inch r/min V Mm A M Kg
BQW10-34-2.2 10 34 2.2 40 1.5" 2860 380/660 250 5.7/3.3 5 67
BQW12-26-2.2 12 26 2.2 40 1.5〃 2860 380/660 250 5.7/3.3 5 67
BQW9-22-2.2 9 22 2.2 50 2.0〃 2860 380/660 270 5.7/3.3 5 68
BQW15-15-2.2 15 15 2.2 50 2.0" 2860 380/660 270 5.7/3.3 5 65
BQW25-10-2.2 25 10 2.2 65 2.5" 2860 380/660 270 5.7/3.3 5 67
BQW35-7-2.2 35 7 2.2 65 2.5" 2860 380/660 270 5.7/3.3 5 70
BQW10-44-3 10 44 3 40 1.5" 2860 380/660 270 7.4/4.4 5 73
BQW12-34-3 12 34 3 40 1.5" 2860 380/660 270 7.4/4.4 5 72
BQW15-22-3 15 22 3 50 2" 2860 380/660 270 7.4/4.4 5 73
BQW15-30-3 15 30 3 40 1.5" 2860 380/660 270 7.4/4.4 5 72
BQW25-17-3 25 17 3 65 2.5" 2860 380/660 305 7.4/4.4 5 70
BQW40-12-3 40 12 3 65 2.5" 2860 380/660 305 7.4/4.4 5 70
BQW12-40-4 12 40 4 40 1.5" 2860 380/660 280 9.8/5.6 5 76
BQW15-32-4 15 32 4 50 2.0" 2860 380/660 270 9.8/5.6 5 77
BQW15-45-4 15 45 4 40 1.5" 2860 380/660 270 9.8/5.6 5 77
BQW25-32-4 25 32 4 50 2.0" 2860 380/660 305 9.8/5.6 5 77
BQW40-16-4 40 16 4 65 2.5" 2860 380/660 305 9.8/5.6 5 79
BQW50-14-4 50 14 4 65 2.5" 2860 380/660 305 9.8/5.6 5 79
BQW12-50-5.5 12 50 5.5 ?40 1.5" 2860 380/660 315 13.1/7.6 5 86
BQW15-55-5.5 15 55 5.5 ?40 1.5" 2860 380/660 315 13.1/7.6 5 85
BQW20-35-5.5 20 35 5.5 ?50 2" 2860 380/660 315 13.1/7.6 5 86
BQW25-40-5.5 25 40 5.5 ?50 2" 2860 380/660 315 13.1/7.6 5 85
BQW30-36-5.5 30 36 5.5 ?50 2" 2860 380/660 315 13.1/7.6 5 85
BQW12-60-7.5 12 60 7.5 ?40 1.5" 2860 380/660 325 16/9.4 5 125
BQW20-40-7.5 20 40 7.5 ?40 1.5" 2860 380/660 325 16/9.4 5 130
BQW45-22-7.5 45 22 7.5 ?80 3.5" 2860 380/660 525 16/9.4 5 138
BQW70-16-7.5 70 16 7.5 ?80 3.5" 2860 380/660 525 16/9.4 5 138
BQW100-12-7.5 100 12 7.5 ?80 3.5" 2860 380/660 525 16/9.4 5 138

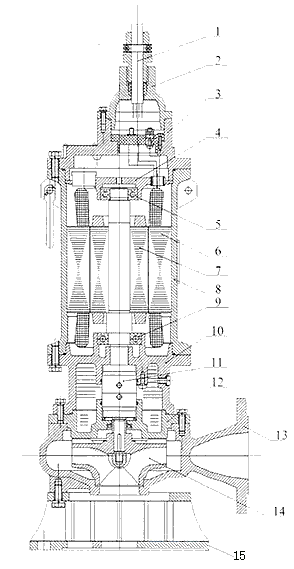

結構圖紙

BQW防爆礦用潛水排污泵
序號
名稱
材料
1
電纜
礦用U型電纜
2
出線盒
HT250鑄鐵
3
上蓋
HT250鑄鐵
4
上軸承支架
HT250鑄鐵
5
上軸承
6
定子
7
轉子
3Cr13不銹鋼
8
機座
45#鋼
9
下軸承
10
下軸承支架
HT250鑄鐵
11
機械密封
硬質合金
12
葉輪上蓋
QT600-3球鐵
13
渦殼
QT600-3球鐵
14
葉輪
QT600-3球鐵
15
底座
HT250鑄鐵

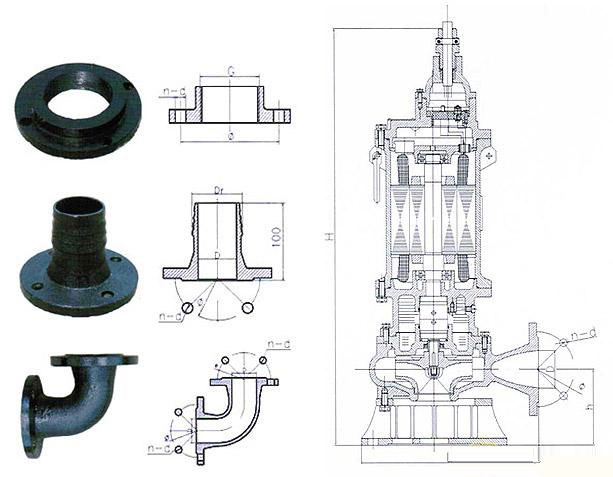

安裝尺寸本數據僅供參考，請以實際訂貨為準！

BQW防爆礦用潛水排污泵
型號 H mm L mm H mm D mm n-d mm ? mm Dr mm G inch
BQW10-34-2.2 680 270 145 ?40 4-?14 ?40 50
1.5"
BQW12-26-2.2 680 250 135 ?40 4-?14 ?40 50
1.5"
BQW9-22-2.2 710 250 135 ?50 4-?14 ?50 65
2"
BQW15-15-2.2 710 270 145 ?50 4-?14 ?50 65
2"
BQW25-10-2.2 710 270 145 ?65 4-?14 ?65 75 2.5"
BQW35-7-2.2 710 270 145 ?65 4-?14 ?65 75 2.5"
BQW10-44-3 705 270 140 ?40 4-?14 ?40 50 1.5"
BQW12-34-3 705 270 140 ?40 4-?14 ?40 50 1.5"
BQW15-22-3 705 270 140 ?50 4-?14 ?50 65 2"
BQW15-30-3 705 270 140 ?40 4-?14 ?40 50 1.5"
BQW25-17-3 720 305 140 ?65 4-?14 ?65 75 2.5"
BQW40-12-3 720 305 140 ?65 4-?14 ?65 75 2.5"
BQW12-40-4 725 280 135 ?40 4-?14 ?40 50
1.5"
BQW15-32-4 740 270 140 ?50 4-?14 ?50 65
2"
BQW15-45-4 740 270 140 ?40 4-?14 ?40 50 1.5"
BQW25-32-4 740 305 140 ?50 4-?14 ?50 65
2"
BQW40-16-4 780 305 160 ?65 4-?14 ?65 75
2.5"
BQW50-14-4 780 305 160 ?65 4-?14 ?65 75
2.5"
BQW12-50-5.5 755 315 145 ?40 4-?14 ?40 50 1.5〃
BQW15-55-5.5 765 315 150 ?40 4-?14 ?40 50 1.5〃
BQW20-35-5.5 780 315 180 ?50 4-?14
?50
 65
2"
BQW25-40-5.5 755 315 145 ?50 4-?14
?50
 65
2"
BQW30-36-5.5 755 315 145 ?50 4-?14 ?50 65
2"
BQW12-60-7.5 920 325 145 ?40 4-?14 ?40 50
1.5"
BQW20-40-7.5 940 325 145 ?40 4-?14 040 50
1.5"
BQW45-22-7.5 1010 525 210 ?80 4-?14 ?80 100
1.5"
BQW70-16-7.5 1010 525 210 ?80 4-?14 ?80 100
3.5"
BQW100-12-7.5 1010 525 210 ?80 4-?14 ?80 100
3.5"
